400G/800G光模塊自動化測試系統
400G/800G光模塊自動測試系統

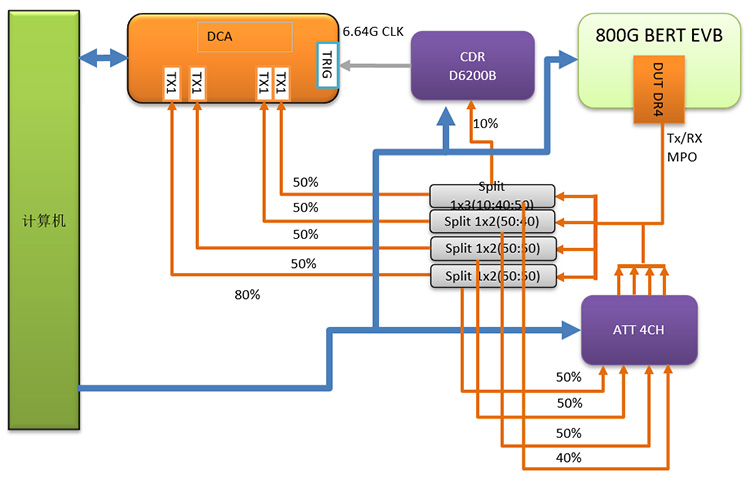

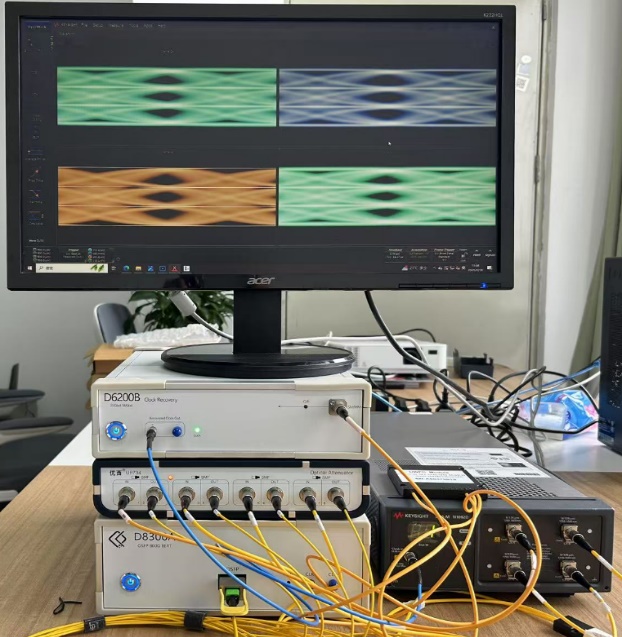

隨著數據中心和AI的日益發展，交換機和服 務器的互聯技術經歷了 10G->40G->100G 的變遷，而400G 光互聯技術是下一代數據中心交換機和AI服務器之間互聯的關鍵技術，正得到越來越多的應用。本方案主要針對 400G 光模塊的自動化測試。測試儀表硬件包括：Keysight 四通道光采樣示波器N1092D，四通道光可調衰減器，58GB CDR，8X100G誤碼儀（集成了MCB評估板）。可以針對被測光模塊進行四個通道的發射和接收并行測試，所有測試結果匯總形成報表并可進一步查詢。
該系統方案具備如下功能特點：
測試效率高：采用多通道的測試儀表，不同的光分路器，實現一次連接，高效測試四路TX和RX的多個測試項目；
誤碼儀集成了MCB評估板, 優化信號質量并降低成本：大大減小在常規誤碼儀連接帶來的額外插損，增強測試精度并減少大量電纜連接帶來的工作量；
針對光模塊產品調測一體的自動化測試軟件：自動配置參數，一鍵操作，自動測試PAM4模塊的各個溫度點以及不同電壓下的發射端，接收端參數，以及 DDM，提升測試效率，測試結果自動形成可用戶定制的報表保存在數據庫；
適用性廣：可針對100G, 200G, 400G NRZ/PAM4多種光模塊的測試，適配從N*25G, N*56G 到N*100G等各種速率組合，OSFP /QSFP DD/OSFP等多種封裝形式，可平滑過渡到800G （8*100G）光模塊的測試。
欲知更多方案詳情，您可通過如下方式聯系我們：
郵箱：huangyingying@feelvoo.com
網址：www.feelvoo.com
電話：15815537842
