產品特點

SC300 系列步進電機控制箱是一款1 ～ 3 軸點對點(PTP) 位置定位集成控制系統，特別針對位移臺/ 旋轉臺的控制，內置性能優良的步進電機驅動器，控制功能強

詳細介紹

產品概述

SC300 系列步進電機控制箱是一款1 ～ 3 軸點對點(PTP) 位置定位集成控制系統，特別針對位移臺/ 旋轉臺的控制，內置性能優良的步進電機驅動器，控制功能強；控制面板人機化設計，簡潔明了，操作簡單，在不接計算機的情況下也可自如操控位移臺。提供RS232 串口，用戶即可以通過配套的Zolix Motion Manager 電移臺控制軟件對控制器自由控制；也可以通過我們提供的通訊協議或OCX 控件，自己編程，與SC300 控制箱通信，進而控制位移臺。

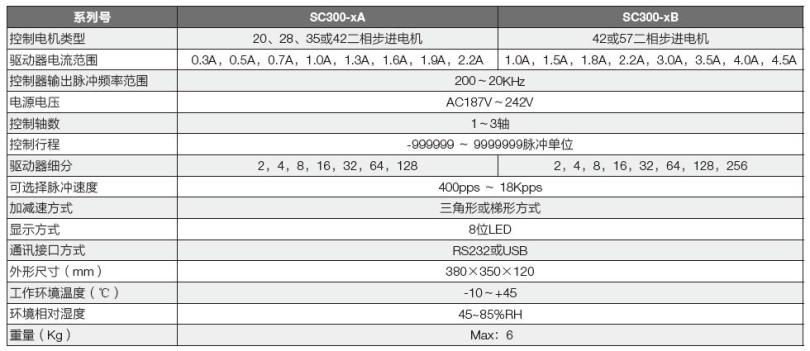

主要技術規格：

面板指示圖（SC300-1A型）：
前面板指示圖（SC300-1A型）：
1）顯示部分：由三個數碼管組成,分別對應X,Y,Z三個軸，每行數碼管,di一位綠色數碼管顯示工作狀態(模式), 后面七位顯示參數。
2)操作控制鍵：由模式切換鍵MODE, 正向移動控制鍵FWD,歸零位控制鍵HOME,反向移動控制鍵BACK 組成。
3) 數字鍵：配合各軸模式切換鍵,設置各軸工作參數。

后面板指示圖（SC300-3A 型）：

1）電源開關

2）Z 軸步進電機控制接口

3）Y 軸步進電機控制接口

4）X軸步進電機控制接口

5）散熱風扇

6）USB接口(與PC通訊)

7）RS232接口(與PC通訊)

SC300控制軟件(用于SC300系列控制箱)
1. 完整的操作界面，軟件支持英文界面顯示，包括全部的控件功能；
2. 可實現目標運行和增量運行，方便用戶對電移臺的定位；
3. 可根據不同電移臺類型設置控制箱參數，方便用戶更改控制箱參數；
4. 運行方案界面，方便用戶進行多指令方案控制。

SC300控件(用于SC300)
ZolixSC300 控件適用于客戶對Zolix 的SC300 系列電移臺控制器進行二次開發時使用。SC300 控制器可以使用超級終端工具進行調試，在調試過程中，調用指令需要熟悉我們的控制協議。為了方便客戶的基本使用和了解控制器的控制功能，我們?yōu)槟峁┩暾目刂栖浖缧柽M行二次開發，可參考控制軟件的說明文檔。另外，為了方便客戶進行快速的二次開發，我們提供了一個ActiveX 模組-ZolixSC300.ocx，可為客戶節約開發時間。

功能描述：
采用VC6 進行開發，對位移臺的控制協議進行了封裝，用戶不需了解控制箱的控制協議就可以快速編程。
ZolixSC300 控件已經內置了串口的通訊與控制功能，不需要用戶了解串口編程就可以使用。
提供ZolixSC300 控件的使用示例和說明文檔，方便用戶的二次開發，客戶自己二次開發時只需使用二次開發文件即可自己設置控件的屬性、調用控件的方法，完成對我們的電移臺的控制，方便客戶使用我們的產品。
通過使用ZolixSC300 控件，用戶可以靈活自主地布置界面來匹配用戶的軟件整體風格。
