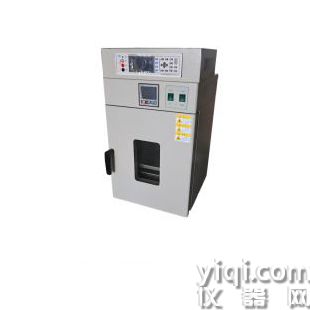

直流50KV介電強度試驗機   耐電壓強度試驗儀又稱電氣強度測試儀、介電強度測試儀、耐電壓儀、擊穿強度試驗儀、擊穿電壓測試儀等，耐電壓強度試驗儀   主要由：升壓系統(高壓變壓器)、測量系統、A/D轉換器、放電系統、電極、油箱、電極定位架、計算機數據處理系統、軟件等組成；高壓變壓器主要產生試樣所需的直流電壓，調壓器用于調節升壓變壓器輸入端電壓以產生高壓所需的輸入電壓，電壓測量主要是從高壓變壓器測量端測量，高壓變壓器測量端和高壓端是線性的；試驗軟件是我公司 研發的功能強大、操作簡單、顯示直觀的試驗軟件系統耐電壓強度試驗儀。采用計算機控制，過人機對話方式，完成對、絕緣介質的工頻電壓擊穿，工頻耐壓試驗。

直流50KV介電強度試驗機  擊穿電壓breakdown voltage

1.(在連續升壓試驗中）在規定的試驗條件下，試樣發生擊穿時的電壓。

2.（在逐級升壓試驗中）試樣承受住的 高電壓，即在該電壓水平下，整個時間內試樣不發生擊穿。

氣體電介質擊穿

在電場作用下氣體分子發生碰撞電離而導致電極間的貫穿性放電.其影響因素很多,主要有作用電壓,電板形狀,氣體的性質及狀態等.氣體介質擊穿常見的有直流電壓擊穿,工頻電壓擊穿,高氣壓電擊穿,沖擊電壓擊穿,高真空電擊穿,負電性氣體擊穿等.空氣是很好的氣體絕緣材料,電離場強和擊穿場強高,擊穿后能迅速恢復絕緣性能,且不燃,不爆,不老化,無腐蝕性,因而得到廣泛應用.為提供高電壓輸電線或變電所的空氣間隙距離的設計依據（高壓輸電線應離地面多高等）,需進行長空氣間隙的工頻擊穿試驗.

技術參數：

(1) 產品型號 BDJC-50KV、BDJC -100KV

(2) 控制方式 計算機控制

(3) 符合標準 GB/T1408、ASTM D149等

(4) 適用材料 橡膠、塑料、薄膜等絕緣材料

(5) 測試項目 擊穿電壓、絕緣強度、擊穿強度、介電強度、耐電壓強度

(6) 試驗電壓 20KV、50KV、100KV、150KV等

(7) 精度         1%

(8) 升壓速率 10V/S-5KV/S

(9) 試驗方式 交流/直流、耐壓、擊穿、梯度升壓

(10) 控制系統 PLC控制

(11) 試驗介質 絕緣油、空氣、水

(12) 顯示方式 曲線顯示、數據打印、數據表格

(13) 其它特點 無線藍牙控制（500M）

(14) 設備組成 主機、計算機、電極

(15) 電極規格 25mm（兩個）、75mm、（一個）

(16) 電器容量 5KVA、10KVA

(17) 耐壓時間 0-8H

(18) 安全保護 九級安全保護

(19) 出據證書 514所、中國計量科學研究院

(20) 主機尺寸 800*800*1300mm

(21) 主機重量 110KG

制造和檢驗標準

1、GB1408.1-2006《絕緣材料電氣強度試驗方法》

2、GB1408.2-2006《絕緣材料電氣強度試驗方法

第2部分：對應用直流電壓試驗的附加要求》

3、JJG 795-2004 《耐電壓測試儀檢定規程》

適用的試驗方法標準

1、GB/T1695-2005《硫化橡膠工頻擊穿電壓強度和耐電壓的測定方法》

2、GB/T3333《電纜紙工頻擊穿電壓試驗方法》

3、GB12913-2008《電容器紙》

4、ASTM D149《固體電絕緣材料工業電源頻率下的介電擊穿電壓和介電強度的試驗方法》

電氣強度測試(electric strength test)又稱耐壓測試。

簡單點說，任何電氣設備都有一個絕緣強度，不同額定電壓的絕緣強度不一樣。當超過一定電壓等級后，設備的絕緣就會被擊穿。電氣強度測試就是看在給被測設備加一定的高電壓（可以參考IEC標準或者國標），看是否會導致?lián)舸Ｈ绻粨舸瑒t通過，擊穿則說明不合格。

　　一般在設備出廠前做這個試驗，在現場可能僅僅是搖絕緣就可以了。另外，該試驗是破壞性試驗，一旦擊穿，不可修復。

電氣強度測試(electric strength test)又稱耐壓測試，是圍繞絕緣材料被擊穿后呈現出導體特性的特點,考察相關電參數的變化特征,以此判定絕緣材料是否被擊穿。

閃絡 flashover

試樣和電極周圍的氣體或液體媒質承受電應力作用時，其絕緣性能損失，由此引起的試驗回路電流促使相應的回路斷路器動作。

注：碳化通道的出現或穿透試樣的擊穿可用于區分試驗是擊穿還是閃絡。

本儀器具有比較完善的安全防護措施：

   本儀器具有多重防護措施，保證操作人員的人身安全

1、門限位保護：不關門，即使通電點實驗開始，設備無任何反應，軟件有:安全門未關閉提示。

2、電壓歸零保護：如果在實驗過程中，突然斷電，下次開機后，會自動回到零位，保證初始電壓為

   在零位

3、終止電壓保護：可以通過軟件設定終止電壓，保證在升壓過程中如果出現異常升到指定的電壓后，

   自動終止并歸零

4、高壓機械限位：如果軟件系統失去控制，電壓繼續往上升，到高壓限位后自動歸零

5、如果在擊穿后未判停，通過過流保護器采集數據保證電壓自動歸零

6、有高壓指示燈，通過觀察指示燈的狀態來判斷實在升壓還是在零位

7、如果長時間做實驗，為保證設備的良好運行，設備留有變壓器排氣口，保證變壓器的良好運行，

   增長使用壽命

8、如果在實驗中，試樣有異味或者出現燃燒和冒煙現象，可以通過排風系統進行排除。

9、獨立接地保護

10、短路保護

11、軟件誤操作保護

12、漏電保護

13、實驗結束放電保護

主要配置：

1、 試驗主機一臺

2、 5萬伏高壓發生器一臺

3、 全自動微電腦電壓調壓裝置一套(串口方式)

4、 試驗電極規格(紫銅)

5、 試驗用油盒一只：材質為有機玻璃

6、 電磁自動放電裝置一套。

7、 電壓擊穿計算機測控軟件一套

8、 計算機一套(專用抗強干擾計算機)

9、彩色噴墨打印機一臺(惠普品牌)

10、國家一級計量鑒定質檢證書一份

11、產品使用說明書一份

12、合格證一份

常規型號：

BDJC-10KV（1萬伏）一般厚度為1-3mm

BDJC-30KV（3萬伏）推薦可測厚度2-3mm

BDJC-50KV（5萬伏）推薦可測厚度為2-3mm

BDJC-100KV（10萬伏）推薦可測厚度為2-5mm

BDJC-150KV（15萬伏） 推薦可測厚度為1-6mm

絕緣介電強度試驗與絕緣電阻測試

絕緣介電強度試驗是在相互絕緣的部件之間或絕緣的部件與地之間,在規定時間內施加規定的電壓,以此來確定電機在額定電壓下能否安全工作,能否耐受由于開關、浪涌及其它類似現象所導致的過電壓的能力,從而評定電機絕緣材料或絕緣間隙是否合適。如果電機有缺陷,則在施加試驗電壓后,會產生擊穿放電或損壞。擊穿放電表現為飛弧(表面放電)、火花放電(空氣放電)或擊穿(擊穿放電)現象。過大的漏電流可能引起電參數或物理性能的改變 。

絕緣介電強度試驗與絕緣電阻測試是不能等同的。清潔、干燥的絕緣體盡管具有高的絕緣電阻,但卻可能發生不能經受絕緣介電強度試驗的故障;反之,一個臟的、損傷的絕緣體,其絕緣電阻雖然低,但在高電壓下也可能不會被擊穿。由于絕緣部件是由不同材料制成或是由不同材料合成的,它們的絕緣電阻各不相同。因此,絕緣電阻的測試不能完全代表對清潔度或無損傷程度的直接量度。但是,這種測試對確定高溫、潮濕、污物、氧化或揮發性材料等對絕緣特性影響程度是極為有益的 。

事實上,一臺由于過熱而使絕緣材料已經老化變脆的電機,其絕緣電阻仍可高達100MΩ,但卻無法通過絕緣介電強度試驗。絕緣電阻測試對絕緣材料受潮特別敏感,對絕緣材料老化則顯得力不從心。

絕緣介電強度試驗一般采用50Hz正弦波交流電,而絕緣電阻測試均采用直流電。

關于擊穿電壓測試術語、定義及類型：

1、耐電壓值： 將電壓升高到規定值，保持一定時間試樣未被擊穿，稱此電壓值為試樣的耐電壓值；

2、擊穿電壓： 試樣在某一電壓作用下被擊穿，此時的電壓值稱擊穿電壓；

3、擊穿電壓強度： 試樣的擊穿電壓與其厚度之比，稱電壓強度，以KV/mm表示。

交直流試驗的切換

1）本儀器高壓輸出為交流電壓。直流的獲得方式為在原回路中串入高壓硅堆，使測試回路為脈動的直流電壓。實現的過程為，硅堆已經在高壓變壓器的高壓絕緣塔中，平時用一個短路桿把高壓硅堆短接。需要直流試驗時，取出短路桿，使高壓硅堆接入測試電路中，這時回路的電壓為脈動的直流電壓。

2）前面板直流交流選擇按鈕。該按鈕的狀態不能改變設備輸出的電壓性質。按下該按鈕，設備僅僅是把直流報警電路接入。指示用戶，當打開箱門時，您需要對高壓均壓球放電。轉動放電桿，使放電桿的端部銅球接觸高壓均壓球。建議用戶每次放電銅球接觸高壓均壓球時間大于五秒。

3）試驗的交直流電壓切換，主要取決于高壓絕緣塔中的短路桿是否取出。當取出短路桿時，高壓均壓球上的電壓為直流電壓，插入短路桿時，高壓均壓球上的電壓為交流電壓。短路桿的取出、插入?yún)⒖醋髠鹊氖疽鈭D。

4）在直流試驗時，計算機也要選擇直流狀態，否則測的結果是不正確的。簡單的說，交流電壓與直流電壓有倍的關系。

安裝調試：

1.儀器到貨后，用戶方應對所到貨物的外包裝進行檢查。若發現損壞及損壞到何程度，應立即以電話或書面形式通知我公司。用戶須在我公司派安裝工程師去現場的情況下方可開箱，

否則任何物品的損壞或缺少配件將由用戶方負責。{一些事宜可以協商}

2.在進行安裝調試前用戶方應提供相應的準備工作，并予以提前通知，（具體安裝調試日期雙方可以協商而定）。

3.我公司負責派專人安排該設備的安裝調試事宜，保證設備到廠后以 快的速度進行使用培訓分為：現場培訓，電話指導。

1.現場培訓，貨物到達客戶方后，我司會派出相關技術人員到達客戶地點，指導客戶現場安裝設備，并進行調試，保證客戶能夠正確掌握設備的使用方法，熟練的進行操作！

電話指導，若客戶在使用過程中遇到問題，可以及時打電話進行詢問，我司會有專門客服工程師為您進行解答！如在保修期內，設備自身出現非人為問題，我司先進行電話指導，如解決不了，

和客戶溝通維修時間進行免費上門維修！及時高效的保證客戶設備的正常運行！

設備重量：105kg

輸入電源電壓：220V

設備需要放在工作臺上面

需要自配電腦桌椅一套

需要附合國家標準要求的接地線。

設備的主機與計算機都需要一個獨立的電源接頭電源電壓：220V

軟件程序控制功能：

1．該設備試驗過程中可動態繪制出試驗曲線，試驗的曲線可以多種顏色疊加對比，局部放大，曲線上任意一段可進行區域放大分析。

2．可對試驗數據進行編輯修改，靈活適用；

3．試驗條件及測試結果等數據可自動存儲；

4．試驗報告格式靈活可變，適用于不同用戶的不同要求。

5．可對一組試驗中曲線數據的有效與否進行人為選定。

6．試驗結果數據可導入EXECL。

7． 軟件設備人員管理功能，在試驗人員可設置自己的試驗項目和試驗參數，設置自己的試驗內容后別人無法進入等功能。

擊穿場強

在發生擊穿時的電場強度依賴于電介質（絕緣體）的各自的幾何形狀和與該電場被施加在電極上，以及在其中所述增加速率電場被施加。由于電介質材料通常含有微小的缺陷，實際的電介質強度將是理想的無缺陷材料的固有電介質強度的一部分。與相同材料的較厚的樣品相比，介電膜傾向于表現出更高的介電強度。例如，幾百納米至幾微米厚的二氧化硅膜的介電強度大約為0.5GV / m。然而非常薄的層（下面，比方說，100納米）成為由于部分導電電子隧穿。在需要 大的實際介電強度的地方，例如高壓電容器和脈沖變壓器，使用多層薄介電膜。由于氣體的絕緣強度取決于電極的形狀和結構而變化，通常以氮氣的介電強度的一部分來測量。

注意事項：

1、試驗過程中不能讓無關人員靠近，因本試驗儀器可產生較高的電壓，未經過培訓的人員不能使用該設備。試驗時要有監護人員，不要單人使用。以防萬一發生意外情況。

2、長時間不使用設備，在再使用時，先讓儀器空載加壓一次，即把高壓電極的接線從均壓球上取下。查看計算機試驗界面，看看高壓電壓是否正常。

3、試驗中發生意外情況要及時切斷電源，問題處理后才能繼續試驗。

4、設備安放要平穩，安放的地面要堅固。是水泥地面以免產生共振。

5、該設備在使用中外殼要接保護地線，既設備外殼接大地,以保護操作人員和設備運行的安全。

6、使用完設備后，要關掉系統各部分電源，不準帶電插拔電源線。

7、要按規定的電源電壓接入設備。確保電路接線正確。否則會損壞設備。

8、該儀器需安置在室內，實驗室應整潔、干燥、無腐蝕性介質，非相關人員不要隨意操作。

9、不要讓設備電纜碰到尖邊，以免劃破電纜絕緣；不要讓電纜壓在重物之下，以免壓斷電纜引起火災；不要用電纜拉物體或用電纜捆綁物體，以免拉斷電纜使設備不能正常運轉。

10、不要讓設備碰到水濺，腐蝕性氣體，可燃氣體和可燃物。如果不避免，可能火災。

11、搬動設備時,要切斷設備電源,既要把插頭從插座中拔下。禁止搬動設備時放倒設備或傾斜45°角以上。

12、不要在設備運行時插拔設備的電源插頭。

13、儀器安裝時應具有獨立的接地線。

14、在開機前，操作者要首先熟悉操作方法。

15、儀器不能在有強烈腐蝕性氣體及有顆粒雜質的氣體環境中使用。

16、試驗環境溫度15度到25度之間，相對濕度60％到70％之間。

17、試樣擊穿瞬間有火花產生并伴有聲響，屬正常現象。

18、每次更換試樣或接觸高壓電極時必須用高壓放電棒對高壓電極進行放電，放電時間5秒以上。

19、每次進行試驗前，必須檢查儀器接地。

關于儀器質保：

1、北廣儀器保證提供的設備為需方指定的全新設備，其各項技術指標均符合相關的產品技術要求。

2、設備經客戶驗收合格后，開始計算保修期，設備免費保修期為壹年，設備在質量保質期內，產品在非人為損壞的情況下，由北廣儀器負責全保。北廣儀器的客服在得到通知后24小時內響應，安排約定維修細節。3、質保期后，我們免費為您維修維護設備，除大型設備外所有設備一律返廠維修，經檢驗后，電話告知客戶問題所在及解決方式，經客戶同意后進行維修，維修后發回客戶，對于損壞及更換的零部件我們只收取成本費；如客戶不認同我們的檢驗結果，雙方另協商維修細節。
