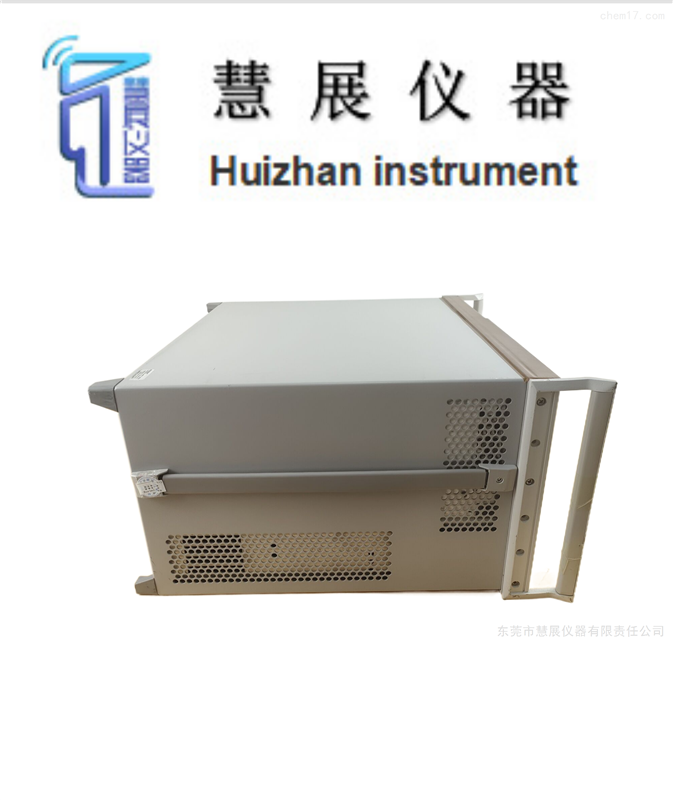

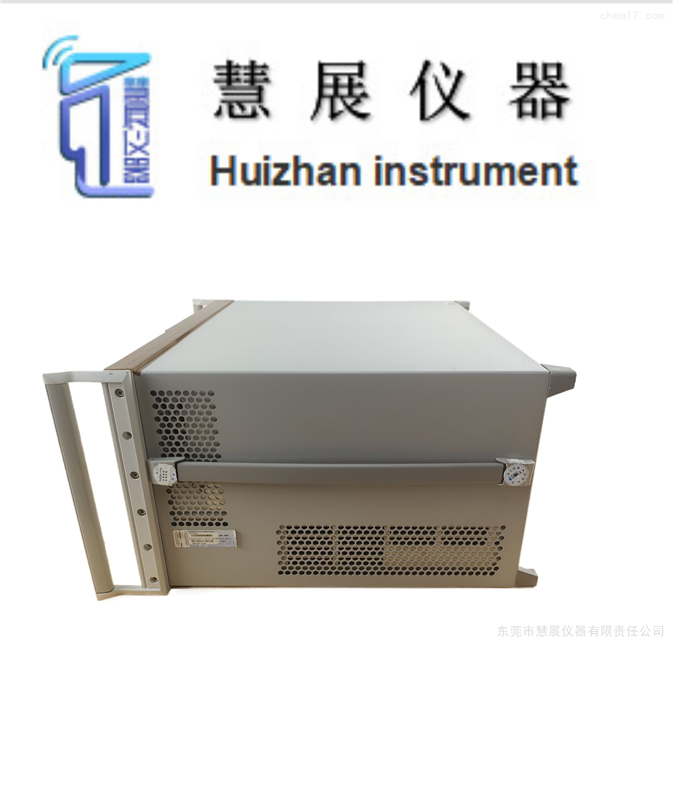

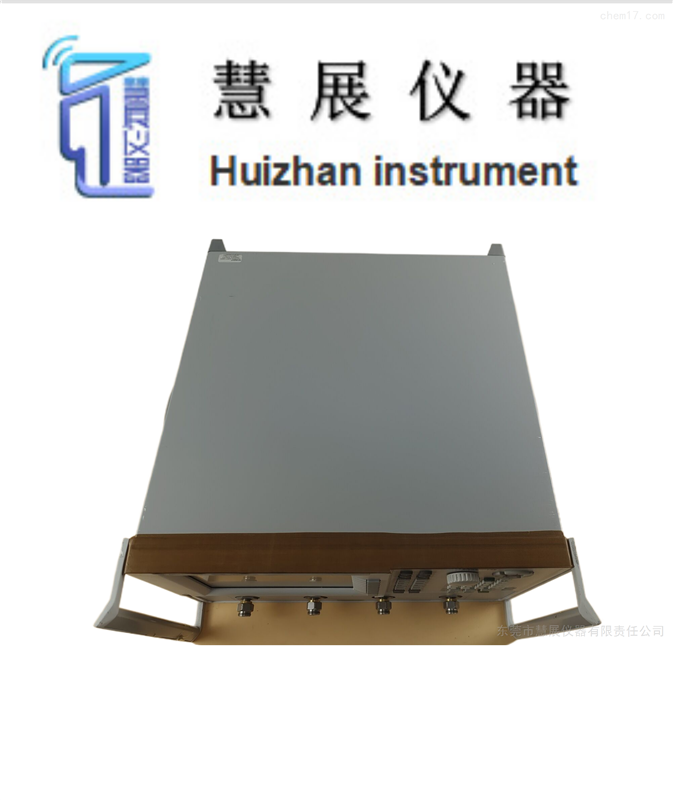

N5230C微波網絡分析儀

產品名稱： 微波網絡分析儀

品 牌： 安捷倫

產品型號： N5230C

頻率范圍: 300 kHz 至 6/13.5/20 GHz 和 10 MHz 至 20/40/50 GHz

二，主要特性與技術指標

300 kHz 至 6/13.5/20 GHz 和 10 MHz 至 20/40/50 GHz

2 端口或 4 端口，具有兩個內置信號源

110 dB 系統和 122 dB 接收機動態范圍，32,001 個測量點，32 通道

< 0.006 dB rms（選件 22x）

測量速度：每點 4 至 9 μs

注：截至 2013 年 11 月 30 日，N5230C 停止生產。替代產品是 N523xA PNA-L 系列。

N5230C微波網絡分析儀

三，描述:

300 kHz 至 6 GHz，2 端口

300 kHz 至 13.5 GHz，提供 2 端口和 4 端口型號

10 MHz 至 20 GHz，提供 2 端口和 4 端口型號

10 MHz 至 40 GHz，2 端口

10 MHz 至 50 GHz，2 端口

直觀的操作方式可簡化測量和加快測量速度

PNA-X 提供 10.4 英寸觸摸屏、采用下拉式菜單的簡單界面、硬鍵和功能鍵，以及在線幫助。

PNA 固化軟件、升級和支持

該儀器可用于測量多端口平衡元件，如濾波器、雙工器和RF模塊等。Agilent N5230A PNA-L網絡分析儀配有選件240/245，有助于無線通訊、WLAN、信號完整性、航空和國防領域的射頻和微波工程師快速了解元件的特性，顯著降低測試成本和提高工作效率。

這款2端口PNA-L網絡分析儀具有低跡線噪聲（100kHz帶寬處達0.005dBrms）和高動態范圍（2GHz時為120dB），可實現更高精度和可重復操作。此外，安捷倫的可選電子校準（ECal）模塊也是一種的單連接校準技術，它讓工程師可以快速重復地執行高度的校準工作。使用Ecal，所有的雙端口、三端口和四端口校準據稱都將比機械校準快10倍
