1 概述

DDSY1352 單相預付費電能表、DTSY1352 三相預付費電能表分別用于計量額定頻率 50Hz 的單、三相交流有功電能，具有預付費控制、負載控制、時間控制及 RS485 通信等功能，性能指標符合GB/T17215.321-2008 標準。是改革傳統用電體制，提高用電管理水平的理想計表。產品符合企業標準Q31/0114000129C035-2017《導軌式安裝電能表企業標準》的要求。

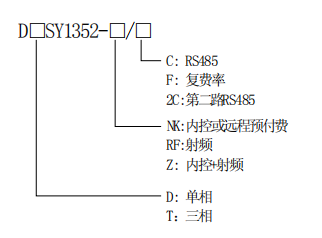

2 型號說明

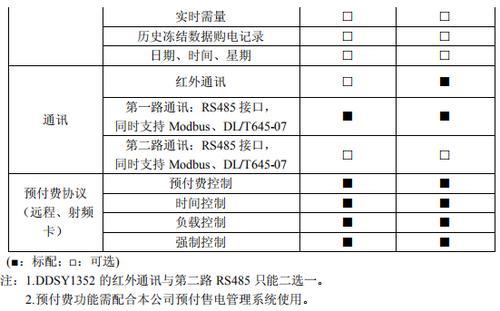

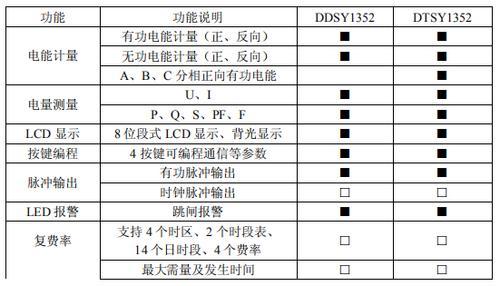

3 主要功能

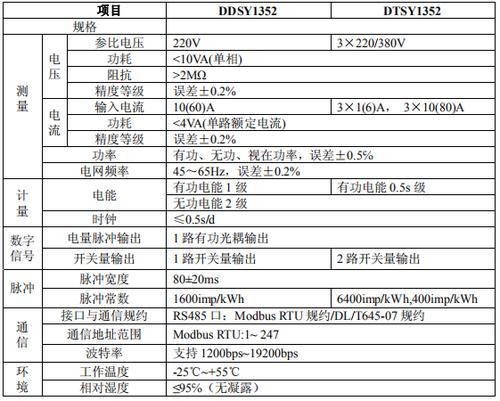

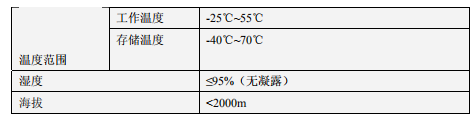

4 技術參數

4.1 電氣特性

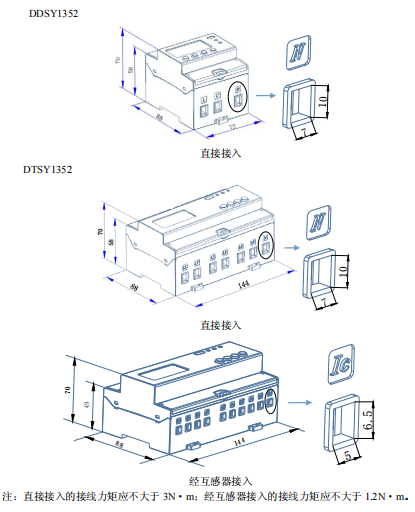

5 外形及安裝尺寸（單位：mm）

6 接線與安裝

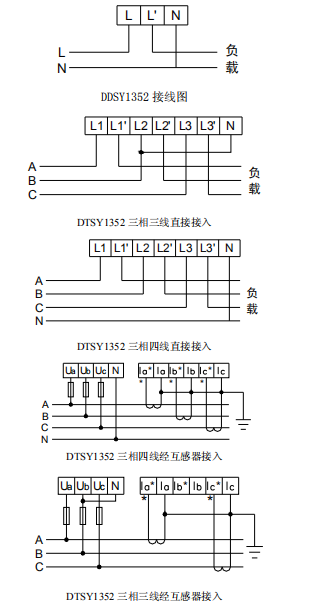

電壓電流接線示意圖

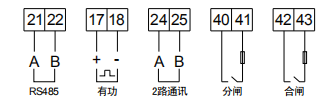

輔助功能接線示意圖

注：1.17、18 為時鐘與有功脈沖復用端子，默認為有功脈沖。

2.儀表帶內控功能時，(40-41)、(42-43)默認為不能使用。如需使用，需客戶在訂單中注明。

3.跳閘時需往 41 引入電壓，40 接對應斷路器控制端。

4.42、43 合閘端子可用于控制電操機構等特定裝置合閘。

5.41、43 端子接的保險絲耐壓值應大于當前電壓系統的電壓等級，額定電流為 3-5A。
