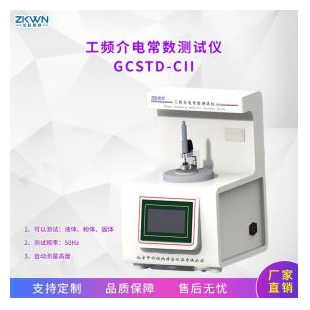

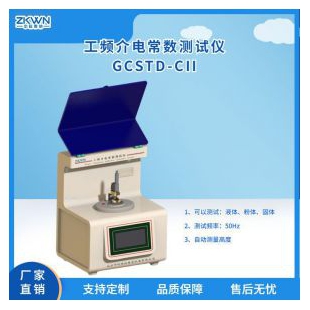

GCSTD-CII工頻介電常數及介質損耗測試儀

滿足標準：

GB/T1409-2006 測量電氣絕緣材料在工頻、音頻、高頻下電容率和介質損耗因數的推薦方法

GB/T 5654-2007 液體絕緣材料 相對電容率、介質損耗因數和直流電阻率的測量

GB/T 21216-2007 絕緣液體 測量電導和電容確定介質損耗因數的試驗方法

GB/T 1693-2007 硫化橡膠 介電常數和介質損耗角正切值的測定方法

GB/T 5594.4-1985__電子元器件結構陶瓷材料性能測試方法__介質損耗角正切值的測試方法

一、產品概述

本儀器是一種先進的測量介質損耗（tgδ）和電容容量（Cx）的儀器，測量各種絕緣材料、絕緣套管、絕緣液體、電力電纜、電容器、互感器、變壓器等高壓設備的介質損耗（tgδ）和電容容量（Cx）。具有操作簡單、中文顯示、打印、使用方便、無需換算、自帶高壓，抗干擾能力強， 測試時間短等優點。

本測試儀采用變頻電源技術，利用單片機和電子技術進行自動頻率變換、模/數轉換和數據運算，達到抗干擾能力強、測試速度快、精度高、操作簡便的功能。

二、性能特點

1、儀器測量準確度高，可滿足油介損測量要求，因此只需配備標準油杯，和專用測試線即可實現油介損測量。

2、采用變頻技術來消除現場50Hz工頻干擾，即使在強電磁干擾的環境下也能測得可靠的數據。

3、過流保護功能，在試品短路或擊穿時儀器不受損壞。

4、內附標準電容和高壓電源，便于現場測試，減少現場接線。

5、儀器采用大屏幕液晶顯示器，測試過程通過漢字菜單提示既直觀又便于操作。

三、技術指標

技術指標

1、試驗環境溫度：10℃～30℃（LCD液晶屏應避免長時間日照）

2、相對濕度：20%～80%

3、供電電源：電壓：220V±10%

4、外形尺寸：長*寬*高=470mm*320mm*360mm

5、重量：16kg

6、輸出功率：1KV

7、顯示分辨率：3位、4位（內部全是6位）

8、測試方法：正接法、反接法、外接試驗電壓法

9、測量范圍：內接試驗電壓：

tgδ：99.9%

Cx ：30 pF＜Cx（10KV）＜60000 pF

        10KV  Cx＜60000 pF

        KV   Cx＜80000 pF

        2.5KV  Cx＜0.3uF

外接試驗電壓：

由外接試驗變壓器輸出功率而定

10、基本測量誤差：介質損耗（tgδ）：1%±0.09%

       電容容量（Cx）：1.5%±1pF

11、分辨率： tgδ：0.01%

Cx ：0.1pF

12、儀器為升壓與測量一體化結構，輸出電壓2.5KV～10KV五檔可調

13、試樣要求：直徑為50MM、100MM、38MM

四、配套清單

序號 名稱 數量 單位

1 介損自動測試儀 1 臺

2 高壓輸出屏蔽電纜 1 根

3 試品輸入電纜 1 根

4 C 220V/10A電源線 1 根

5 打印紙 2 卷

6 保險管5A 4 支

7 接地線 1 根

8 出廠檢驗報告 1 份

9 產品說明書 1 份

五、電極選擇

選擇不同的電極測試固體和液體材料

1、固體材料電極直徑分別有:38mm  50mm  100mm,隨機標配一套電極38MM(也可以根據試樣規格進行訂制)

2、測試液體需要容量為：15cm３
