泰克數字和混合信號示波器DPO73304DX

深圳市君輝電子有限公司更新時間：2025-07-01 10:47:44

銷售范圍售全國

入駐年限第4年

營業執照已審核

立即掃碼咨詢

聯系方式：400-822-6768

聯系我們時請說明在儀器網（www.yosen.net.cn）上看到的!

掃碼分享

為您推薦

泰克數字和混合信號示波器DPO73304DX 核心參數

存儲深度	31.25M 點 - 1G 點	帶寬	33 GHz
通道數	4	采樣率	50 GS/s - 100 GS/s

產品特點

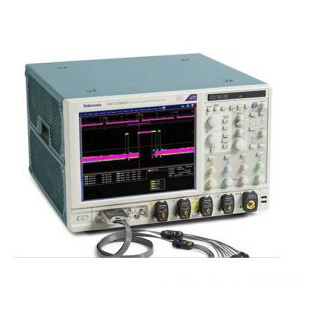

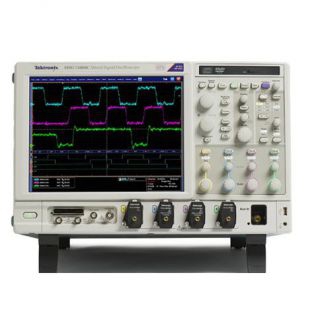

MSO/DPO70000 是同類產品中較先進的示波器之一，使當今的工程師能夠以超小的噪聲更好地查看信號、更快地調試信號異常以及利用測量和分析工具進行自動一致性測試和其他驗證。此外，MSO/DPO70000 非常適合于模擬/數字設計和調試、數據通信和高速串行通信。

工程師在整個設計過程中都需要依靠示波器，包括從原型機啟動到生產測試。MSO/DPO70000 系列示波器結合了非凡的信號采集性能和分析工具，擁有獨特的性能，能加速您的測量工作。

主要性能指標

主要特點

卓越的信號完整性和出色的信噪比 – 觀察波形最真實的表現
Pinpoint 觸發 – 最大限度地減少采集故障信號所用的時間，高效排除故障，縮短調試時間
可視觸發 – 精確判定觸發，找到復雜波形中的獨特事件
搜索和標記 – 為感興趣的信號提供波形或串行總線碼型匹配和軟件觸發
自動串行分析選項，用于 PCI Express、8b/10b 編碼串行數據、I2C、SPI、CAN、LIN、FlexRay、RS-232/422/485/UART、USB 2.0、HSIC、MIL-STD-1553B 以及 MIPI? C-PHY、D-PHY 和 M-PHY
P7700、P7600 和 P7500 三模探測系統 – 完美匹配的信號連接性能，包含校準探頭端部功能
P6780、P6750 和 P6717A 高性能 17 通道邏輯探頭，具有高達 2.5 GHz 的帶寬，能夠連接當前的快速數字信號（僅限 MSO70000 系列）

連接性

DPO/DSA/MSO70000 快速選型指南

快速選型指南
型號	模擬帶寬	模擬采樣率——2/4 個通道	標準存儲 – 模擬 + 數字	模擬通道	邏輯通道
DPO70804C	8 GHz	25 GS/s	31 MS	4	—
MSO70804C	8 GHz	25 GS/s	62 MS	4	16
DPO71254C	12.5 GHz	100 GS/s / 50 GS/s	31 MS	4	—
MSO71254C	12.5 GHz	100 GS/s / 50 GS/s	62 MS	4	16
DPO71604C	16 GHz	100 GS/s / 50 GS/s	31 MS	4	—
MSO71604C	16 GHz	100 GS/s / 50 GS/s	62 MS	4	16
DPO72004C	20 GHz	100 GS/s / 50 GS/s	31 MS	4	—
MSO72004C	20 GHz	100 GS/s / 50 GS/s	62 MS	4	16
DPO72304DX	23 GHz	100 GS/s / 50 GS/s	31 MS	4	—
MSO72304DX	23 GHz	100 GS/s / 50 GS/s	62 MS	4	16
DPO72504DX	25 GHz	100 GS/s / 50 GS/s	31 MS	4	—
MSO72504DX	25 GHz	100 GS/s / 50 GS/s	62 MS	4	16
DPO73304DX	33 GHz	100 GS/s / 50 GS/s	31 MS	4	—
MSO73304DX	33 GHz	100 GS/s / 50 GS/s	62 MS	4	16
