Thorlabs 型號CM502/CM501 Cerna?雙折射成像顯微鏡

特性

• 測量633 nm下 zui 大 半波(高達316 nm)的樣品延遲和 zui 大 ±90°的方位角(快軸方向)

• 使用0.3 NA的10倍物鏡(附帶)時，空間分辨率為1.055 μm

• 下方出售其他經過驗證的 jing 確 物鏡

• 內置633 nm光源

• 提供兩種配置

• 電動物鏡安裝臂(顯微鏡型號CM502)

• 手動物鏡安裝臂(顯微鏡型號CM501)

應用

• 應力誘導雙折射成像

• 雙折射敏感組織分析

• 無染料、無標記成像

• 結構成像

• 病理診斷

• 材料研究

• 質量檢驗

Thorlabs的Cerna?雙折射成像顯微鏡是測量雙折射材料延遲和方位角的完整系統。這些顯微鏡提供低至±1 nm的延遲測量和低至±1°的方位角測量，使用附帶物鏡時的空間分辨率為1.055 μm，還具有靈活的Cerna平臺，因此是雙折射成像的 duo 功能 解決方案。CM50x顯微鏡設計用于學術研究、yi,liao zhen斷、工業制造和產品質量保證。由于其工作基于液晶器件，沒有內部機械運動，因此能夠穩定工作，且無振動。

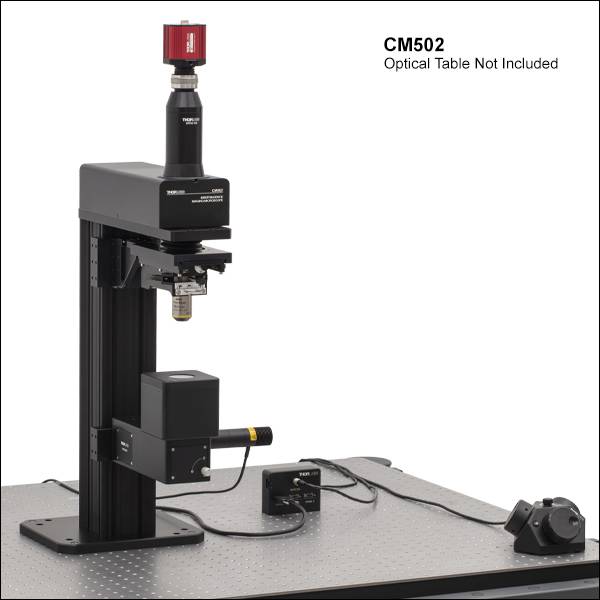

雙折射成像顯微鏡，電動物鏡安裝臂

                                                                 CM502顯微鏡安裝有電動XY位移臺和樣品支架

• 適用于所有經過驗證的物鏡(請查看配件標簽)

• 附帶10倍物鏡

• 經過驗證的4倍和20倍物鏡在下方單獨提供

• 提供1英寸行程范圍內的電動對焦調節

• 由附帶的MCM301三通道控制器和MCMK3操縱桿操作

帶電動物鏡安裝臂的CM502雙折射成像顯微鏡配備有PLSZ電動對焦模塊，可沿Z軸提供1英寸精細變速行程，適用于對焦系統。此模塊的一些關鍵規格如下表所示。對焦模塊需要使用CM502顯微鏡隨附的MCM301三通道控制器。精細Z軸控制使得顯微鏡可與更高分辨率的物鏡(不附帶)一起使用。由于高NA光學元件會產生殘余雙折射并可能影響系統精度，因此我們只推薦使用精度經過驗證的物鏡。

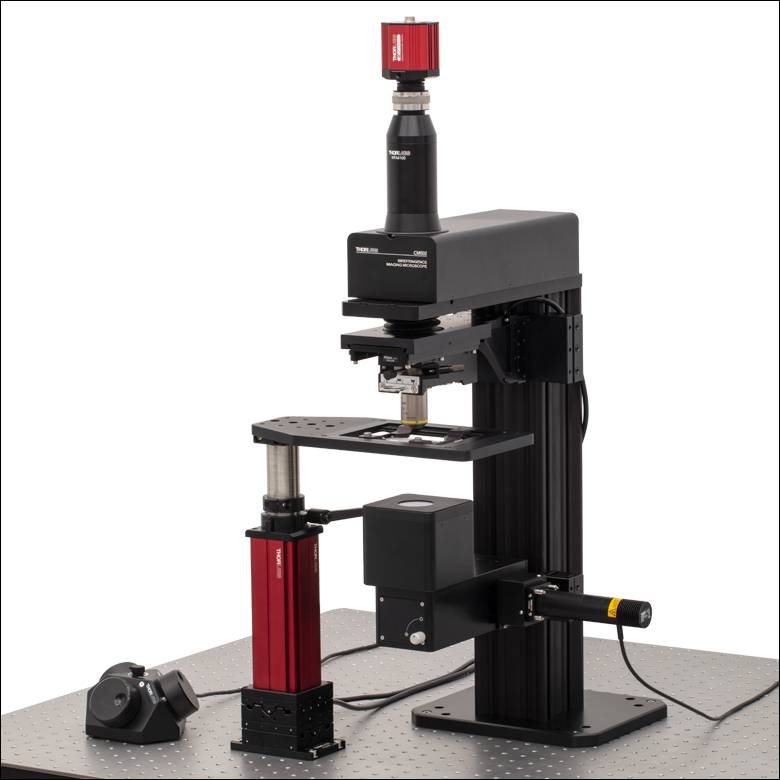

如需額外的運動控制，可將我們的PLSX或PLSXY位移臺與剛性支架和樣品支架(所有型號單獨出售)一起集成到CM502顯微鏡。PLSX和PLSXY位移臺需要使用MCM301三通道控制器。標準CM502隨附的MCM301三通道控制器有兩個空余端口。因此，如果選擇電動樣品位移臺，則無需額外購買MCM301控制器。右圖顯示了CM502系統與PLSXY電動XY位移臺、剛性支架和MLS203P2玻片支架一起使用。剛性支架由安裝在MPP20接桿上的MPRM(/M)插件夾持臂和LPH200剛性支架接桿支架組成。

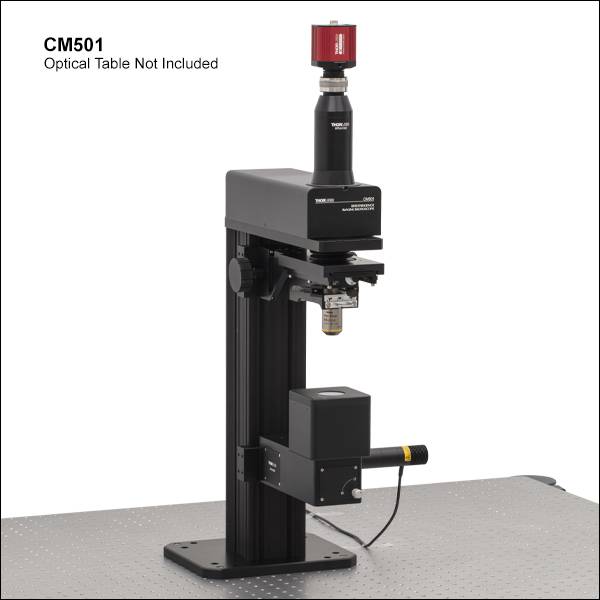

雙折射成像顯微鏡，手動物鏡安裝臂


                                                                                        CM501顯微鏡安裝有手動XY位移臺和樣品支架

• 適用于低分辨率成像的粗調對焦

• 適用于10倍物鏡(附帶)或經過驗證的4倍物鏡(下方單獨出售)

• 提供1英寸行程范圍內的手動對焦調節

帶手動物鏡安裝臂的CM501雙折射成像顯微鏡配備有ZFM1020手動對焦模塊，可沿Z軸提供1英寸粗調，適用于對焦物鏡。此對焦模塊為手動控制，手動旋鈕每旋轉30°，Z軸移動約2 mm。有關ZFM1020手動對焦模塊的完整規格，請查看完整頁面。CM501顯微鏡適用于分辨率較低的更寬視場成像。我們建議將此顯微鏡與隨附的10倍物鏡以及較低放大倍率物鏡(例如N4X-PF成像物鏡)一起使用。

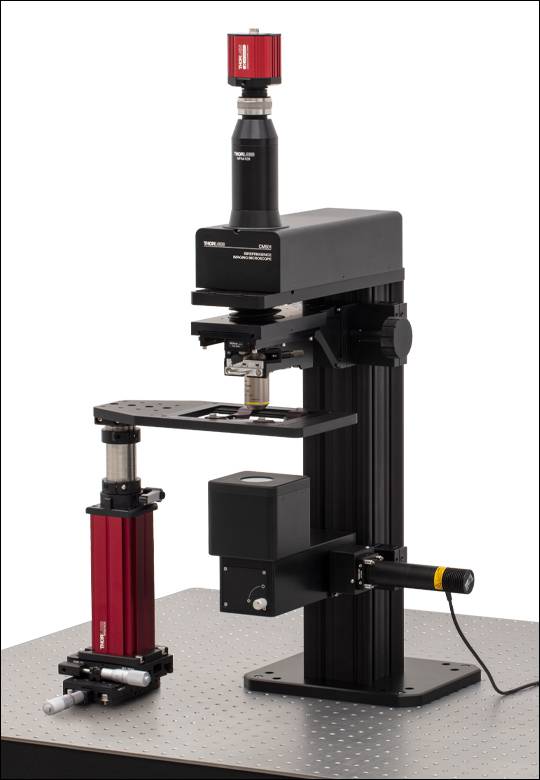

完整的顯微鏡系統需要樣品支架。右側所示的示例配置中，CM501顯微鏡與MLS203P2載玻片支架、MPRM(/M)插入件支架和MPP20接桿配合使用，它們安裝在XR25P和XR25C線性位移臺上，實現全手動XYZ控制。手動控制系統為低分辨率應用提供了具有性價比的全雙折射成像系統。在Z軸上添加電動樣品位移臺可使CM501顯微鏡適用于更高分辨率的應用。
