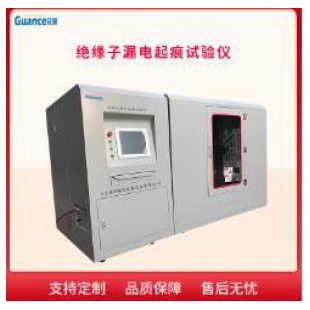

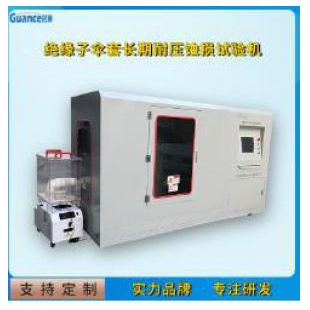

絕緣子傘套耐漏電及耐電蝕損試驗箱

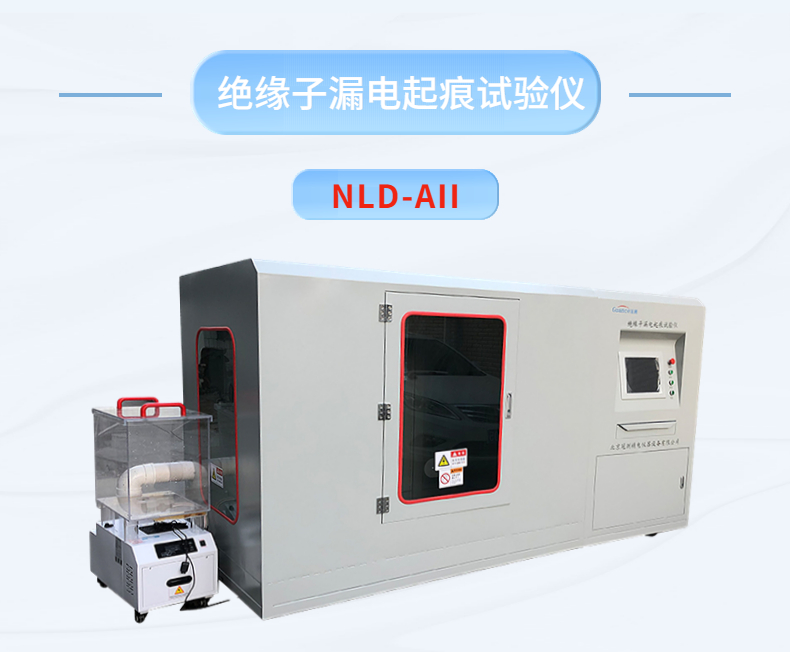

設備型號：NLD-AII

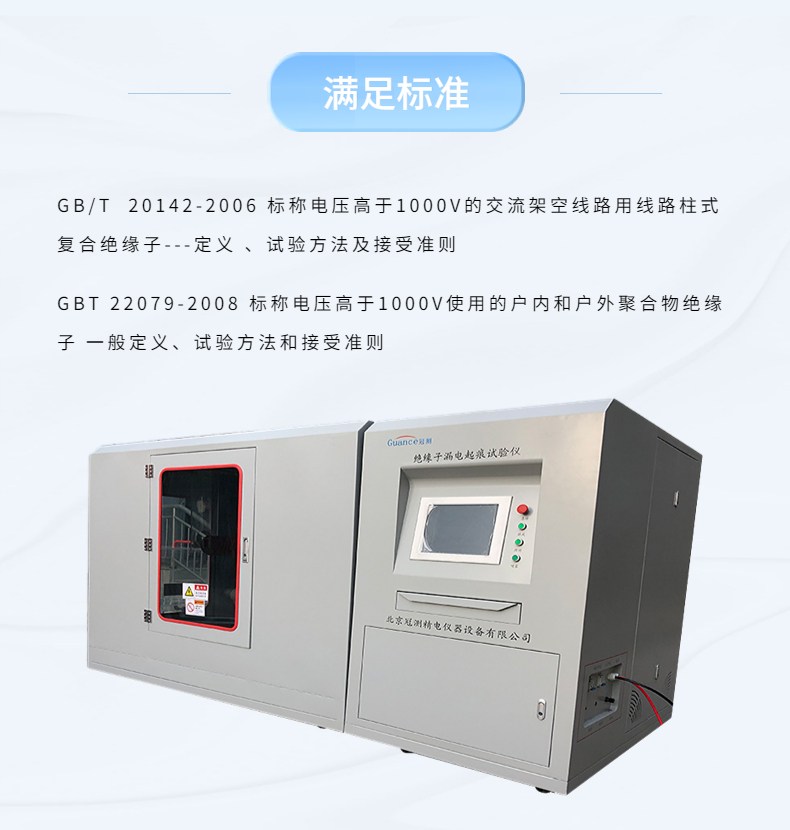

滿足標準：

    GB/T  20142-2006 標稱電壓高于1000V的交流架空線路用線路柱式復合絕緣子---定義 、試驗方法及接受準則

    GBT 22079-2008 標稱電壓高于1000V使用的戶內和戶外聚合物絕緣子 一般定義、試驗方法和接受準則

試驗原理：

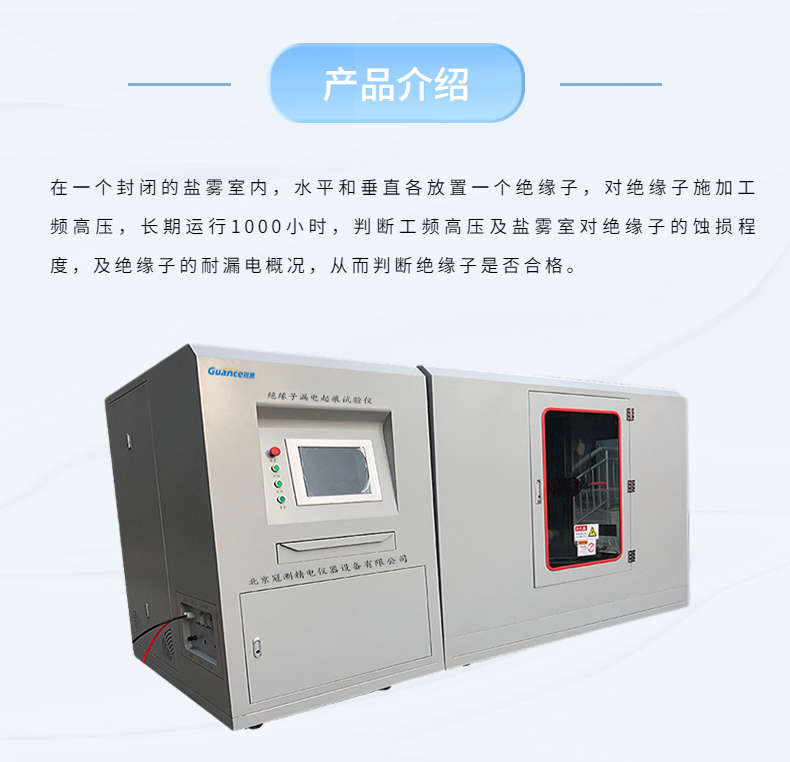

    在一個封閉的鹽霧室內，水平和垂直各放置一個絕緣子，對絕緣子施加工頻高壓，長期運行1000小時，判斷工頻高壓及鹽霧室對絕緣子的蝕損程度，及絕緣子的耐漏電概況，從而判斷絕緣子是否合格。

設備組成：

高壓發生器：主要由調壓器和變壓器組成，主要作用是升壓和降壓

霧化試驗箱：主要由霧化室和超聲波霧化器組成，在霧化室內，由超聲波霧化器產生規定流量的霧化顆粒后，附著在絕緣子表面，形成露珠后，對絕緣子進行腐蝕。

控制系統：控制整個試驗系統的開始、暫停和結束。

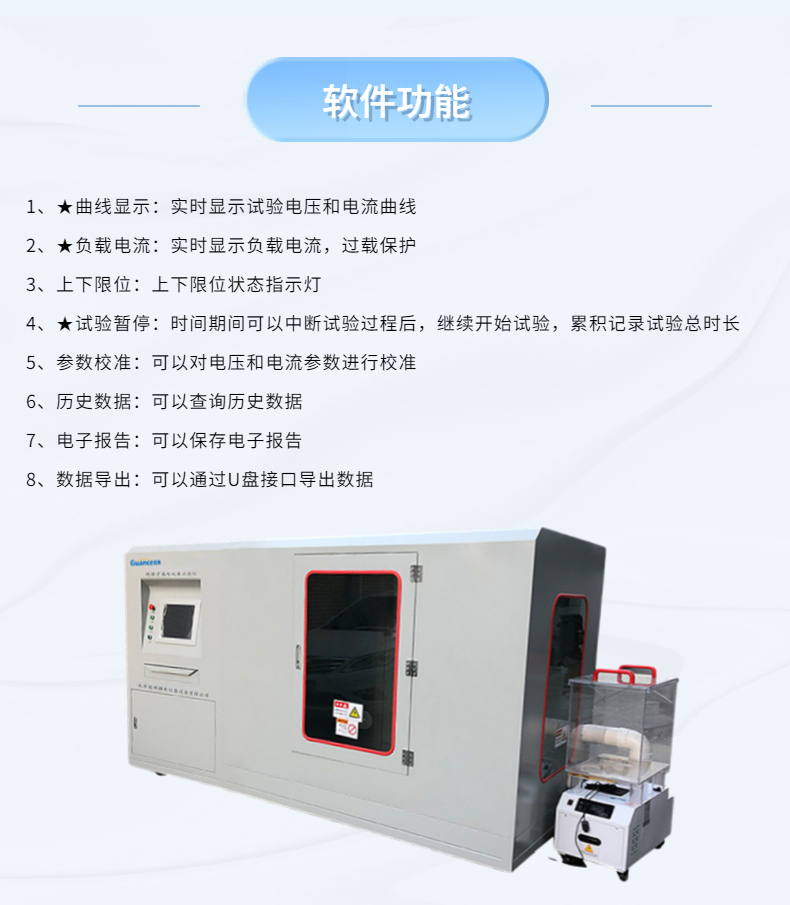

軟件功能：

1、★曲線顯示：實時顯示試驗電壓和電流曲線

2、★負載電流：實時顯示負載電流，過載保護

3、上下限位：上下限位狀態指示燈

4、★試驗暫停：時間期間可以中斷試驗過程后，繼續開始試驗，累積記錄試驗總時長

5、參數校準：可以對電壓和電流參數進行校準

6、歷史數據：可以查詢歷史數據

7、電子報告：可以保存電子報告

8、數據導出：可以通過U盤接口導出數據

技術參數：

1、輸入電壓：AC-220V

★2、輸出電壓：AC0～50KV，DC -50～0 KV可以調

3、電器容量：50KVA

4、電壓試驗精度：<2%

5、高壓側輸出電流： ≥1A

6、高壓側輸出電流：>250MA時，電壓降<5%

7、電流測量精度：<1%

★8、門限位開關：打開門后，電壓斷電并自動歸零

9、過流保護：可設定

10、試品離霧室頂?shù)拈g距：>400mm，

11、試品離墻的間距：>400mm

14、試品數量：水平1只，垂直1只

15、試驗時間：1000小時

★16、噴霧方式：超聲波霧化器

17、試樣處的噴霧速度：3M/S

18、噴霧量為：（0.4±0.1）L/m3.H

★19、霧室容積：4m3(長寬高=2000mm*1200mm*1700mm)

20、噴霧液體： NaC1和去離子水配制好的鹽水

★23、霧化顆粒：5μm-10μm

24、控制系統：嵌入式工業計算機

★25、主機尺寸：長寬高=3400*1300*1800（MM）

26、設備重量：300kG

?
